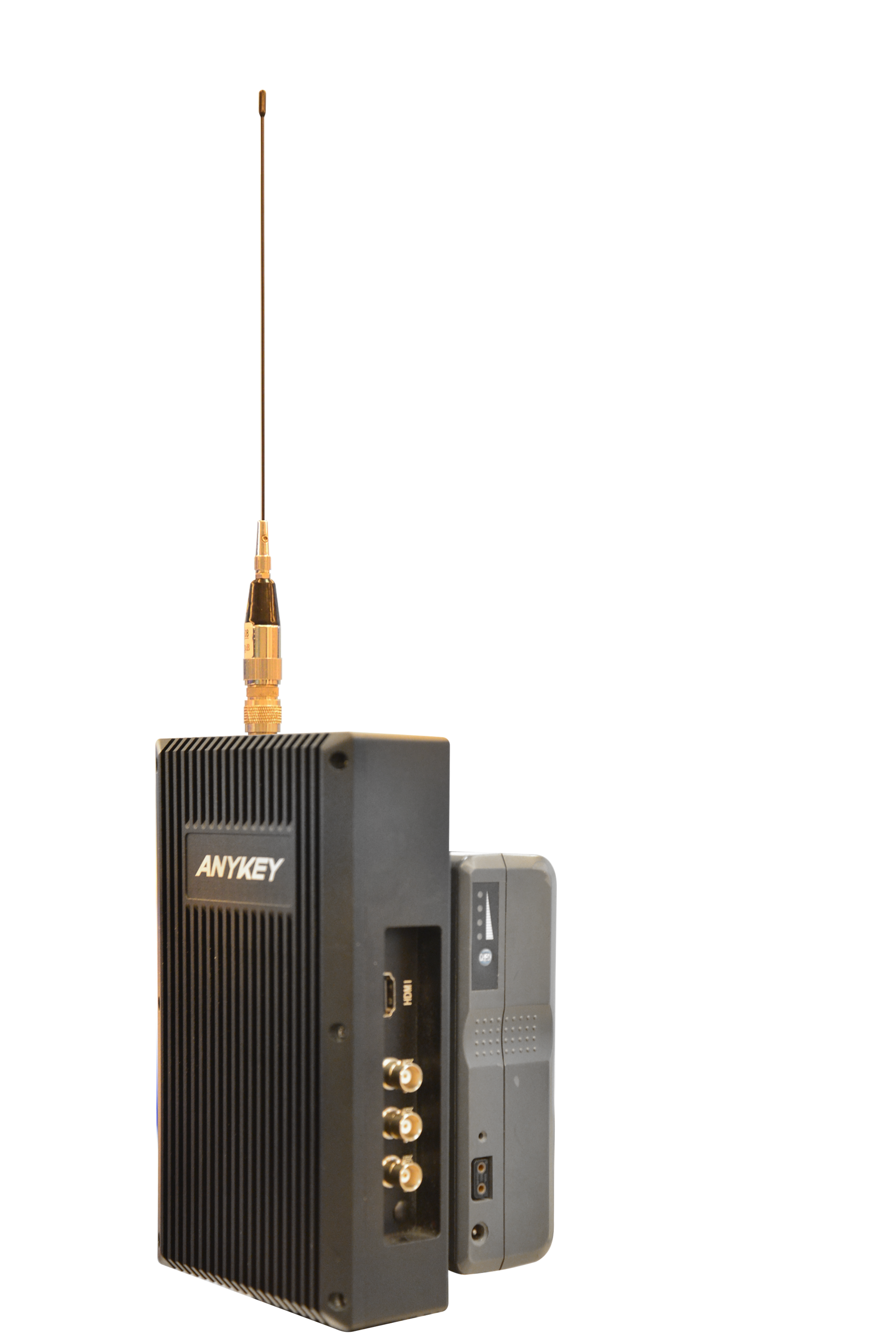

簡介AV1000無線高清晰度視頻實時傳輸系統,是我公司從應急視頻實時傳輸的應用出發,按照用戶要求開發的全新的無線高清晰度單兵網絡圖傳輸設備,它完全符合應急無線圖像傳輸的需求,同時還提供了一些方便的功能設置以滿足用戶現場環境的需求。設備架構緊湊,體積小,擴展性好,可組網工作。
特點1、采用先進水平的COFDM調制技術,即編碼正交頻分復用技術,是先進和具發展潛力的調制技術。
2、采用的COFDM調制器,采用編程算法和專利技術(實用新型專利證號:ZL 2016 2 1446407.8,軟件著作權登記證號:2015SR017439、2015SR054721),和其他同類產品相比,保密性高,并且可以實現低成本。
3、圖像傳輸距離更遠,非視距效果更強。
4、采用300M-900MHz,1.0-1.7GHz,2.0GHz-2.7GHz的頻段,提供豐富的頻率資源供用戶選擇。
5、FEC: 1/2, 2/3, 3/4, 5/6, 7/8
6、保護間隔1/4, 1/8, 1/16, 1/32
7、子載波IFFT Modi: 2k
技術指標
|
工作頻段
|
300M-900MHz,1.0-1.7GHz,2.0GHz-2.7GHz, 20MHz帶寬可調
|
|
信道帶寬
|
1/2/3/4/5/6/7/8MHz 可調
|
|
圖像壓縮格式
|
MPEG2/ MPEG4;
|
|
輸出功率
|
1-5W
|
|
傳輸距離
|
視距5公里,非視距1-3公里;
|
|
視頻速率
|
大于1-20Mbit/S(速率可調)
|
|
視頻輸入
|
PAL
|
|
音頻通道
|
兩路
|
|
傳輸時延
|
350毫秒
|
|
移動速度
|
達到180KM/h;
|
|
工作溫度
|
0~65 C
|
|
濕熱度
|
不小于95%;
|
|
線標準
|
625
|
|
分辨率
|
720水平線 576垂直線、1080P
|
|
使用環境
|
防水、防鹽霧、防震、防塵
|
|
供電
|
AC 220V或DC10~16V
|
|
攝像設備接口
|
復合VIDEO BNC接口,聲音2通道:(單聲、立體聲)左/右
|
|
電源充電設備接口
|
DC14.8V充電
|
|
重量
|
1.5KG
|
|
尺寸
|
180X120X60 mm
|
包裝清單
|
|
名稱
|
數量
|
單位
|
|
|
設備
|
1
|
臺
|
|
|
電源適配器
|
1
|
個
|
|
|
電源線
|
1
|
根
|
|
|
POE模塊
|
1
|
個
|
|
|
卡具
|
1
|
套
|
|
附件包
|
樣品線
|
1
|
根
|
|
水晶頭
|
2
|
個
|
|
防水頭
|
1
|
個
|
|
合格證
|
1
|
張
|
|
|
IP、MAC地址標簽
|
1
|
個
|
|
|
QC標簽
|
1
|
個
|
應用拓撲圖
|
