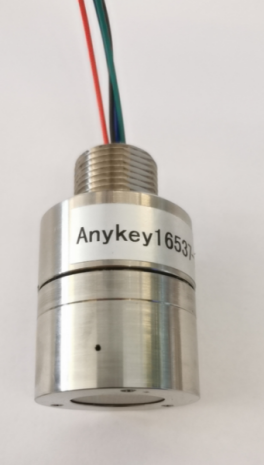

甲烷傳感模塊
型號：Anykey16537-E
Anykey激光甲烷氣體傳感器采用TDLAS技術對甲烷氣體進行精確測量，實現高精度、高密度、高可靠的小型化集成封裝；傳感器采用了信達易通優異算法，實現了高難度精確測量，確保了傳感器檢測精度高、反應快、功耗低等優勢。
? 性能指標
|
參數
|
最小值
|
典型值
|
最大值
|
單位
|
|
常規參數
|
|
貯存溫度
|
-40
|
-
|
65
|
℃
|
|
工作溫度
|
-10
|
-
|
55
|
℃
|
|
工作濕度
|
-
|
|
99（無冷凝）
|
%RH
|
|
工作壓強
|
80
|
-
|
116
|
kPa
|
|
測量范圍
|
0.00
|
-
|
20.0
|
%VOL
|
|
基本誤差
|
0.00～1.00% CH4
|
±0.1%
|
|
1.00～20.0% CH4
|
真值±10%
|
|
啟動時間
|
-
|
13
|
14
|
s
|
|
最小分辨率
|
0.01
|
%
|
|
穩定性
|
0.08
|
%VOL
|
|
重復性
|
≤2%
|
|
通訊接口
|
|
TTL 串口
|
波特率
|
-
|
115200
|
-
|
baud
|
|
數據位
|
-
|
8
|
-
|
Bit
|
|
停止位
|
-
|
1
|
-
|
Bit
|
|
校驗位
|
-
|
-
|
-
|
Bit
|
|
電氣性能
|
|
工作電壓
|
-
|
5
|
-
|
V
|
|
接口電平
|
-
|
3.3V LVTTL
|
-
|
|
|
工作電流@25℃
|
-
|
38
|
120
|
mA
|
|
典型功耗@25℃
|
-
|
≤0.2
|
-
|
W
|
|
外觀參數
|
|
厚度 x 直徑（最大尺寸）
|
φ34.8*H56.3
|
mm
|
|
防腐處理
|
灌膠
|
備注：1、穩定性測試條件：預熱時間 5min，1.0%甲烷，測試時間 1min 2、重復性測試條件：預熱時間 5min
3、外殼防腐處理在合同中另行約定
? 電氣引腳定義
|
引線顏色
|
定義
|
|
紅
|
5V
|
|
黑
|
GND
|
|
藍
|
RX
|
|
綠
|
TX
|
? 通訊格式
注：具體請參見通信協議。

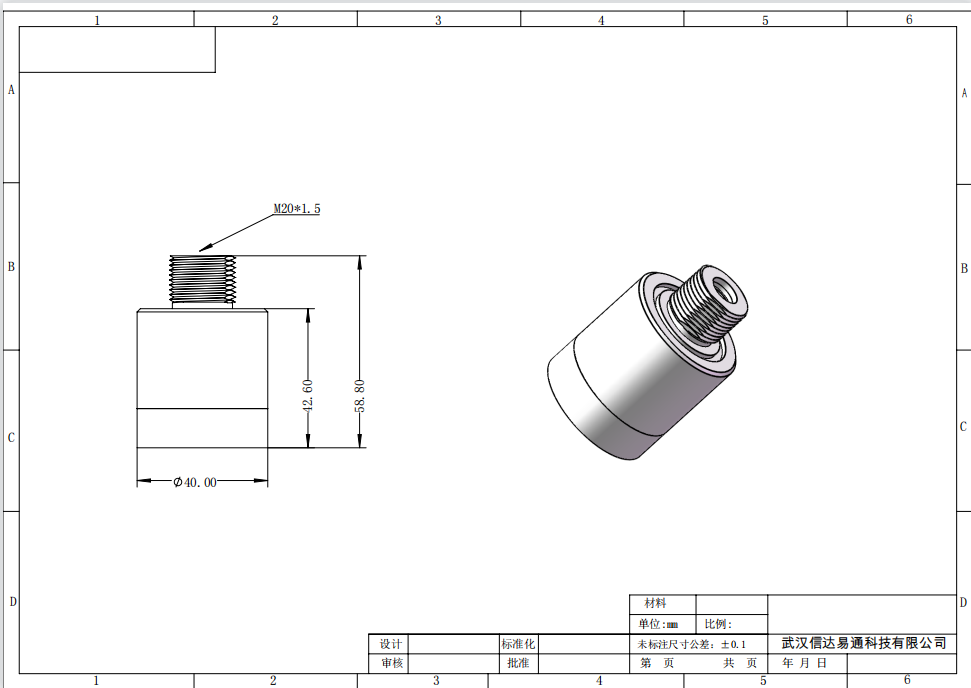

? 外形尺寸（單位：mm）
