您現在位置: 井下巷道應急通信調制技術

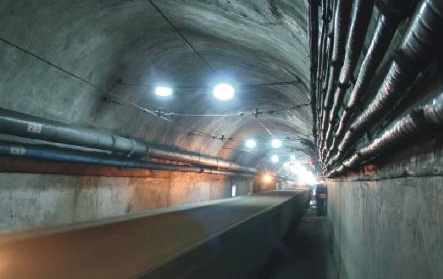

礦井供電由地面變電所和井下中央變電所構成。地面變電所電源來自35KV電網，被變壓后沿兩趟架空線被送往礦區，經井筒由高壓電纜被送到地下的中央變電所及高壓用戶，再進行一次變壓器變壓可以把電力送到低電壓用戶，如井底車場、采區低壓設備等。井下主運輸大巷工程設備包括井底固定設備、運輸設備和移動設備等，鋪設在巷道中的電力線相互交錯，利用電力線作為信息傳輸通道雖有許多優點，但是，也有很多困難。在礦井下使用電力線來傳輸應急通信信號所受到的主要干擾包括：
1）電力線網負荷波動大，啟動和停止大型設備（例如采煤機、液壓支架、運輸輸送帶）經常給電網造成巨大影響；
2）設備的連接線和電路網絡復雜;
3）變電站、開關柜、可控硅等對電網造成的寬頻帶、大強度的干擾。由香農公式可得：對于給定的有噪聲信道，至少存在一種編碼方式，可以使信道的傳輸速率無限接近信道容量，而同時保證傳輸速率達到任意小。可以對于一定的信道容量（C）,用增大傳輸帶寬（B）來獲得較低的信噪比（S/N），即信息差錯率。擴頻通信技術正是利用這一原理用高速率的擴頻碼來達到擴展待傳輸數字信息帶寬的目地。
這一公式指明了擴頻通信的優越性，即用擴展頻譜的方法來降低對信噪比的要求，使信號傳輸更為可靠，同時降低單位帶寬上的功率譜密度。信息數據流在傳輸過程中為多個載波并行，采用數學上每一個載波相互正交的可以重疊的正交子載波，這些子載波相比傳統的多載波系統具有較高的頻譜效率，是一種多載波高速調制技術，稱為正交頻分復用（OFDM）技術。
多載波正交技術通過打開和關閉子信道的方式，發送方將關閉信號衰落和信號噪聲比超過閾值的信道所在子載波，避免衰落引發的誤碼。當系統傳輸速率很高時,如實現快速均衡則其復雜性和成本都難以接受,采用使每個子信道的速率較低以實現均衡較為簡單。
